前面我们介绍了《广西顶博发电机组制造:广西顶博发电机组制造I号喷油泵由分泵、油量控制机构、传动机构和泵体四部分》，推荐大家阅读，今天顶博电力为大家介绍I号喷油泵调速器的构造。

  I号喷高压油阀调压器为自动化单趟式调压器，其提高如下图如下图所示如下图所示。I号喷高压油阀调压器最主要由驱程件、飞球、调压螺旋弹簧、转动部门和使用部门等组成了。I号喷高压油阀调压器的驱程件为含有60°。锥面的驱程盘。在驱程盘的内测有几个沿径向的半正方形凹坑。驱程盘压紧在驱程轴套上而二者连接成合一，而后在半圆键和拧紧螺母使其和喷高压油阀的凸轮轴轴相互。

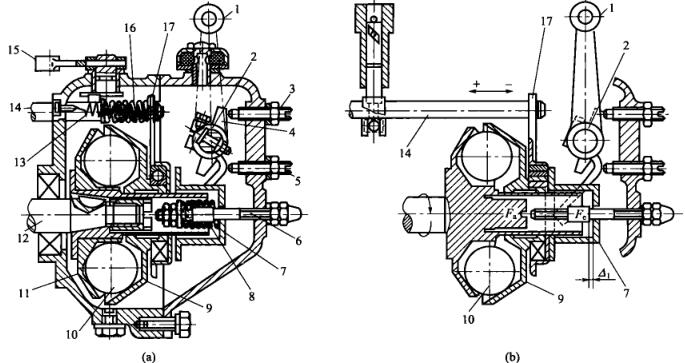

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  七个的直径为25.4mm的飞球居于带动安装盘的凹槽体，随带动安装盘分着转动。飞球别的侧为与水平线成45°锥面的扭力盘，扭力盘滑套在带动安装轴套上。业务时飞球的抽滤力效果在扭力盘上，其径向分力Fa.将使扭力盘沿径向划动。装备在扭力盘.上的划动轴套和链传输板也进而位移式。链传输板右上方套在喷油螺杆上，那么喷油螺杆也进而位移式，而使发生变化喷油量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
