580KW静音车电站厂机并机柜电路电图基本原理：由进行手机充电设备AC220V/DC24V，保证电站厂机调整器采用输入模拟输出电源开关DC24V。电站厂机开机再启动后由KA5联席会220V两边继电设备输入模拟输出一些开机再启动卫星走势。静音车电站厂机调整器根据卫星走势管路把电站厂机的电流量、电压降，频繁，时速等电站厂机的各种类型参数设置卫星走势反馈建议到调整器，由调整器发送提示。   当柴油发动机并网发马达重新通电后，把电送回启闭柜顶端的主母排。操控器可以根据设备视频监控以达到必然因素重新通电汽柴油操控，再进行操控，可以根据DC24V继电輸出电流值的表现。并网发马达操控器可以根据电流值评估管路，评估到充分考虑高压漏电真空万能断路器重新通电电流值，操控器可以根据KA3继电輸出电流值重送电的表现，合上主启闭断路，高压漏电真空万能断路器重送电后重送电表现灯灯亮。当操控设备须要分闸的之时 ，可以根据KA6分闸继电輸出电流值分闸的表现，主启闭高压漏电真空万能断路器分闸，高压漏电真空万能断路器分闸灯亮。

工程名称：两台580KW柴油发电机并在机柜主要元件配置清单
主启闭柜
编号	名号	主要参数规格参数	机关单位	数据	生产厂家
1	全能式架构设计低压断路器	E1N 1250 D LI F F NST  4P	台	2	ABB
2	带发马达组调节器	HGM9510	只	2	众智
3	直流电压电源开关控制器	BAC06A	只	2	众智
4	中小型中部继电子元件	HH52P    DC24V	只	8	正泰
5	小形当中继电	HH52P AC220V	只	2	正泰
6	烧毁器	RT14-20/6A	套	16	正泰
7	警报灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	旋转开关	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	的接地铜排	TMY-60*6	米	2	国优
13	绝缘带子	方形，桔红色，M10	只	12	海坦
14	辅材费		台	2	国优

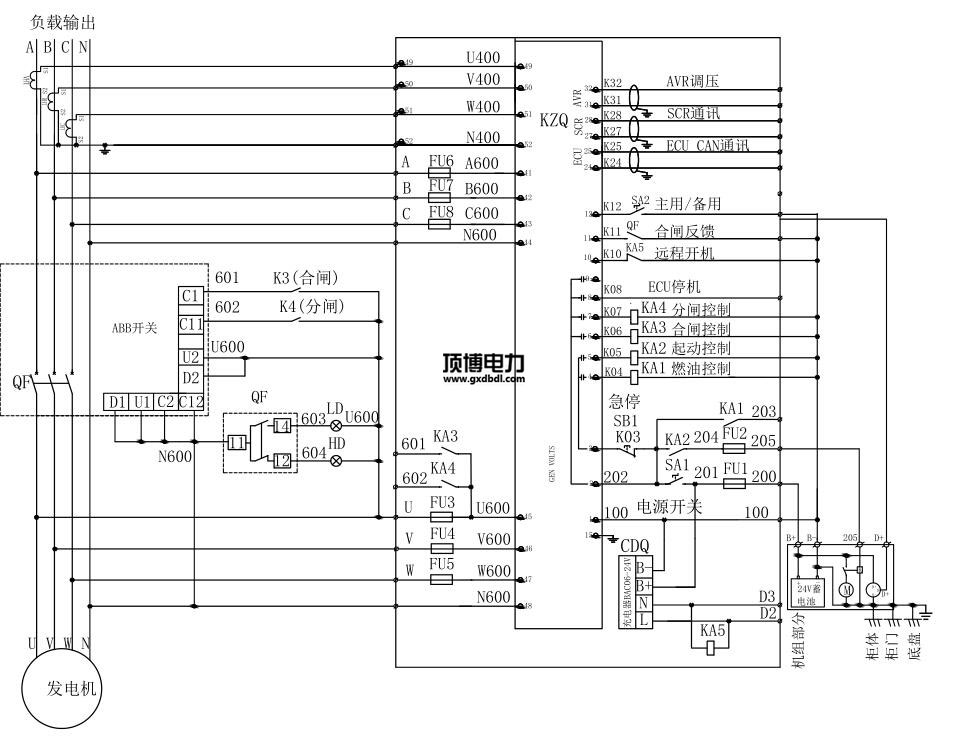

广西顶博发电机组制造:580KW柴油发电机并机柜线路电气图高清
